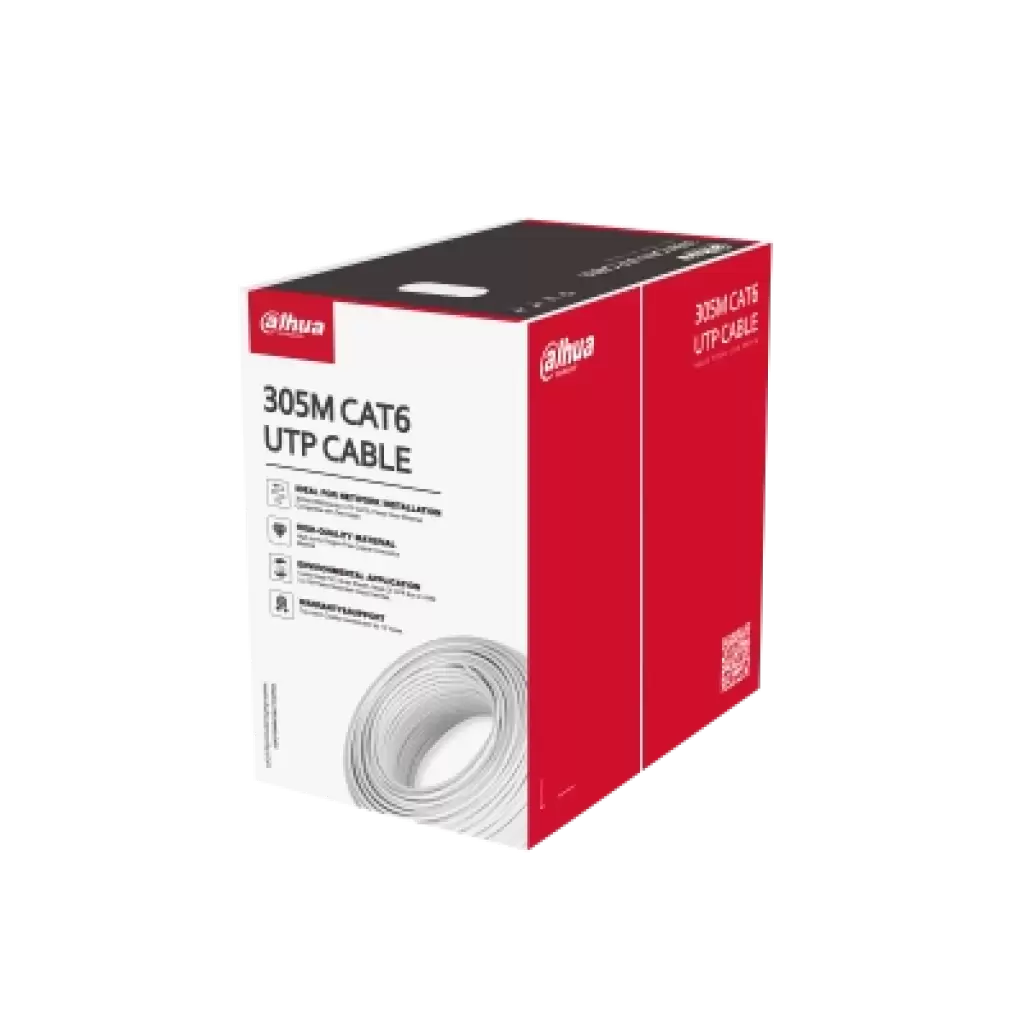

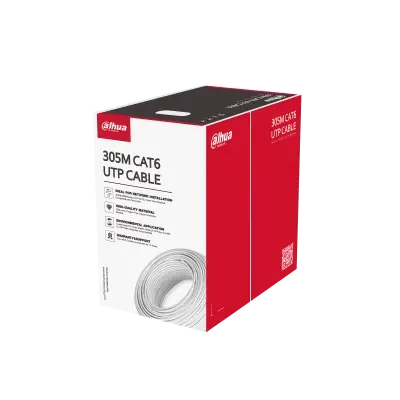

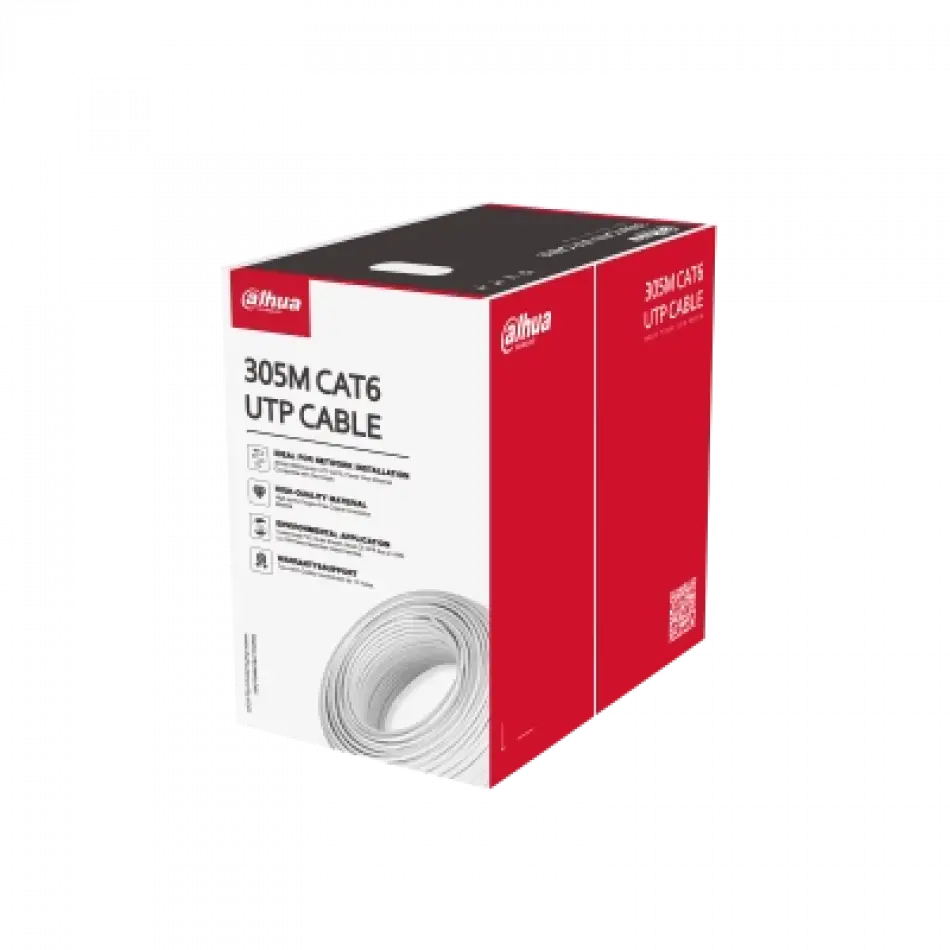

Dahua Pfm920ı-6un-c Utp Cat6 305m Bakır Kablo

Kondüktör

Malzeme

Oksijensiz bakır (%99,97 saflık)

Çap

0,53 mm ± 0,01 mm

Yalıtım

Malzeme

HDPE

Min. Ortalama Kalınlık

0,21 mm

Çap

0,95 mm ± 0,1 mm

Renk (4 Çift)

Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi

Ayırıcı

Malzeme

PE

Şartname

Yarı saydam 4,5 × 0,4 mm

Kordonu yırt

Malzeme

Polyester

Şartname

500D

Kılıf

Malzeme

PVC

Min. Ortalama Kalınlık

0,5 mm

Çap

6,0 mm ± 0,3 mm

Renk

Beyaz

Elektriksel

Maks. Tek İletkenin DC Direnci

8,7Ω/100m

Min. Yalıtım direnci

5000MΩ·km

Maks. DC Direnç Dengesizliği

%2 (çift içi), %4 (çiftler arası)

Dielektrik gücü

1KV DC ile 1 dakika boyunca arıza yok

Bulaşma

Karakteristik Empedans

100 ± 15Ω

Yakın Uç Çapraz Konuşma

≥39,30 dB/100 m@250 MHz

Maks. zayıflama

34,8 dB/100 m@250 MHz

Geri dönüş kaybı

≥17,3 dB/100 m@250 MHz

Mekanik

Gerilme direnci

Kılıf≥13,5 MPa, yalıtım≥16 MPa

Kopma Uzaması

Kılıf≥%150, yalıtım≥%300

Kurulum Bükme Yarıçapı

>Dış kablo çapının 8 katı

Kopma Noktasında İletken Uzaması

≥%10

Çevresel

Yalıtım Büzülmesi

≤%5

Yalıtımın Renk Geçişi Direnci

Taşıma yok

Kılıfın Çekme Mukavemeti ve Yaşlandırma Sonrası Kopma Uzaması

≥12,5 MPa, ≥%100

Düşük Sıcaklıkta Bükme Testi

Testten sonra çatlama yok

Isı Şoku Testi

Testten sonra çatlama yok

Çalışma sıcaklığı

–20°C ila +60°C (–4°F ila 140°F)

Kurulum Sıcaklığı

0°C ila +50°C (32°F ila 122°F)

Depolama Sıcaklığı ve Nemi

–10°C ila +40°C (14°F ila 104°F), <%60 (RH)

Güvenlik

Dikey Yangın Yayılma Testi

IEC 60332-1-2'ye uygun

Ambalajlama

Kablo uzunluğu

305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)

Karton İçi Boyutları

416,0 mm × 412,0 mm × 220,0 mm (16,37" × 16,22" × 8,66") (U × G × Y)

Paketleme Yöntemi

305,0 m (1000,66 ft) bir karton, içinde 2 karton bulunan bir koruma kartonu

Net ağırlığı

≥10,5 kg (23,15 lb)

Brüt ağırlık

≥11,5 kg (25,35 lb)

uyma

Yönetici Standartları

Q/DXJ 067-2019, EN50575-2014

Sertifikasyon

Sertifikasyon

CPR ECA

İletim Özellikleri

(20°C'de 100 m) (68°F'de 328,08 ft)

Frekans (MHz)

Faz gecikmesi ≤ ns

IL ≤ dB

TCL≥ dB﹡

EL TCTL≥ dB﹡

SONRAKİ ≥ dB

PS SONRAKİ ≥ dB

1

bilinmiyor

bilinmiyor

50.0

35.0

bilinmiyor

bilinmiyor

4

552.0

4.0

44.0

23.0

66.3

63.3

8

547.0

5.6

41.0

16.9

61.8

58.8

10

545.0

6.4

40.0

15.0

60.3

57.3

16

543.0

8.1

38.0

10.9

57.2

54.2

20

542.0

9.0

37.0

9.0

55.8

52.8

25

541.0

10.1

36.0

7.0

54.3

51.3

30﹡

540.6

11.0

35.2

5.5

53.1

50.1

31.25

540.0

11.3

35.1

bilinmiyor

52.9

49.9

62.5

539.0

16.3

32.0

bilinmiyor

48.4

45.4

100

538.0

21.0

30.0

bilinmiyor

45.3

42.3

200

537.0

30.7

27.0

bilinmiyor

40.8

37.8

250

536.0

34.8

26.0

bilinmiyor

39.3

36.3

Frekans (MHz)

EL FEXT ≥ dB

PS EL FEXT ≥ dB

RL ≥ dB

Gecikme çarpıklığı ≤ ns

Zc(Ω)

1

bilinmiyor

bilinmiyor

bilinmiyor

bilinmiyor

bilinmiyor

4

56.0

53.0

23.0

45.0

100±15

8

49.9

46.9

24.5

10

48.0

45.0

25.0

16

43.9

40.9

25.0

20

42.0

39.0

25.0

25

40.0

37.0

24.3

30﹡

38.5

35.5

23.8

31.25

38.1

35.1

23.6

62.5

32.1

29.1

21.5

100

28.0

25.0

20.1

200

22.0

19.0

18.0

250

20.0

17.0

17.3
