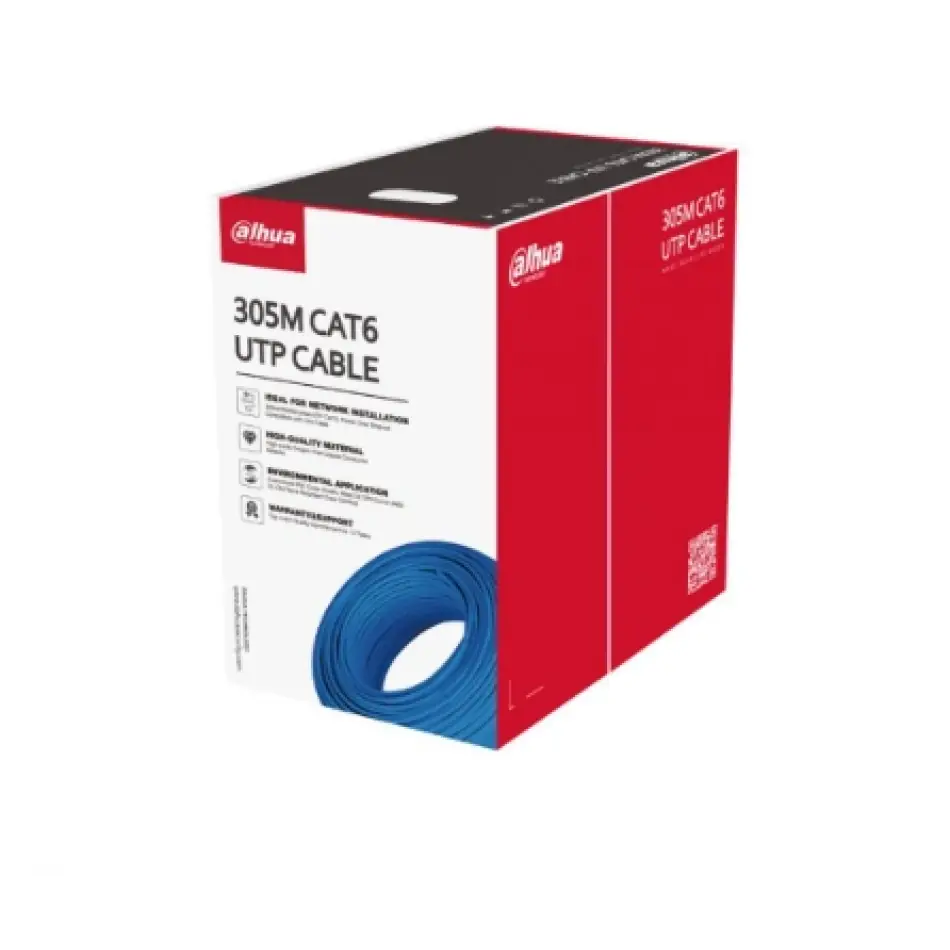

Dahua Dh-pfm923ı-6un-c 305m Cat6 Bakır Kablo

Orkestra şefi

Materyal

Oksijensiz bakır (%99,97 saflık)

Çapı

0.53mm ± 0.01 mm

Yalıtım

Materyal

HDPE

Minimum Ortalama Kalınlık

0.21 mm

Çapı

0.95 mm ± 0.1 mm

Renk (4 Çift)

Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi

Ayırıcı

Materyal

VEYA

Teknik özellikler

Saydam 4.5 × 0.4 mm

Rip Cord

Materyal

Polyester

Teknik özellikler

500D

Kılıf

Materyal

LSZH

Minimum Ortalama Kalınlık

0,5 mm

Çapı

6.0 mm ± 0.3 mm

Renk

Beyaz

Elektrik

Tek iletkenin maksimum DC direnci

8,7 Ω/100 m

Minimum Yalıtım Direnci

5000MΩ·km

Max. DC Direnci Dengesizliği

%2 (çift iç), %4 (çiftler arası)

Dielektrik Güç

1KV DC ile 1 dakika boyunca arıza olmadı

Yayın

Karakteristik Empedans

100 ± 15H

Yakın Uçta Çapraz Konuşma

≥39.30 dB/100 m@250 MHz

Max. Zayıflatma

34.8 dB/100 m@250 MHz

Dönüş Kaybı

≥17.3 dB/100 m@250 MHz

Mekanik

Çekme Gücü

Kılıf≥10 MPa, yalıtım≥16 MPa

Break'te Uzamak

Kılıf≥125%, yalıtım≥300%

Kurulum Eğilme Yarıçapı

>8 kez dış kablo çapı

Break'te Kondüktör Uzaması

≥%10

Çevresel

Yalıtımın Küçülmesi

≤5%

Yalıtımın Renk Göçüne Direnci

Göç yok

Kılıf Çekme Gücü ve Yaşlanmadan Sonra Kırılma Zamanı

≥8 MPa, ≥%100

Düşük Sıcaklık Bükülme Testi

Sınavdan sonra çatlama yok

Isı Şoku Testi

Sınavdan sonra çatlama yok

Çalışma Sıcaklığı

–20°C ile +60°C (–4°F'den 140°F'ye)

Kurulum Sıcaklığı

0°C ile +50°C (32°F'den 122°F'ye kadar)

Depolama Sıcaklığı ve Nem

–10°C ile +40°C (14°F'den 104°F'ye),

Güvenlik

Dikey Yangın Yayılma Testi

IEC 60332-1-2'ye uy

Ambalaj

Kablo Uzunluğu

305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)

İç Karton Boyutları

416.0 mm × 412.0 mm × 220.0 mm (16.38" × 16.22" × 8.66") (L × B × H)

Paketleme Yöntemi

305,0 m (1000,66 ft) bir karton, bir karton ve 2 iç karton

Net Ağırlık

≥10,5 kg (23,15 lb)

Brüt Ağırlık

≥11,5 kg (25,35 lb)

Uyum

Yürütme Standartları

S/DXJ 067-2019, EN50575-2014

Sertifikasyon

Sertifikasyon

CPR Eca

Şanzıman Özellikleri

(20°C'de 100 m) (68°F'de 328,08 ft)

Frekans (MHz)

Faz gecikmesi ≤ ns

≤ dB

TCL≥ dB*

TCTL≥ dB*

SONRAKI ≥ dB

PS NEXT ≥ dB

1

N/s

N/s

50.0

35.0

N/s

N/s

4

552.0

4.0

44.0

23.0

66.3

63.3

8

547.0

5.6

41.0

16.9

61.8

58.8

10

545.0

6.4

40.0

15.0

60.3

57.3

16

543.0

8.1

38.0

10.9

57.2

54.2

20

542.0

9.0

37.0

9.0

55.8

52.8

25

541.0

10.1

36.0

7.0

54.3

51.3

30﹡

540.6

11.0

35.2

5.5

53.1

50.1

31.25

540.0

11.3

35.1

N/s

52.9

49.9

62.5

539.0

16.3

32.0

N/s

48.4

45.4

100

538.0

21.0

30.0

N/s

45.3

42.3

200

537.0

30.7

27.0

N/s

40.8

37.8

250

536.0

34.8

26.0

N/s

39.3

36.3

Frekans (MHz)

FEXT ≥ dB

PS EL FEXT ≥ dB

RL ≥ dB

Gecikme eğri ≤ ns

Zc(Ω)

1

N/s

N/s

N/s

N/s

N/s

4

56.0

53.0

23.0

45.0

100±15

8

49.9

46.9

24.5

10

48.0

45.0

25.0

16

43.9

40.9

25.0

20

42.0

39.0

25.0

25

40.0

37.0

24.3

30﹡

38.5

35.5

23.8

31.25

38.1

35.1

23.6

62.5

32.1

29.1

21.5

100

28.0

25.0

20.1

200

22.0

19.0

18.0

250

20.0

17.0

17.3

Not:

Yukarıdaki parametreler için yürütme standardı: Q/DXJ 067-2019

"n/s"=Belirtilmedi

"*"=Müşteri aksi belirtmedikçe, test sonuçları test raporunda gösterilmemiş olarak varsayılan olarak gösterilir ancak standartlara uygundur
