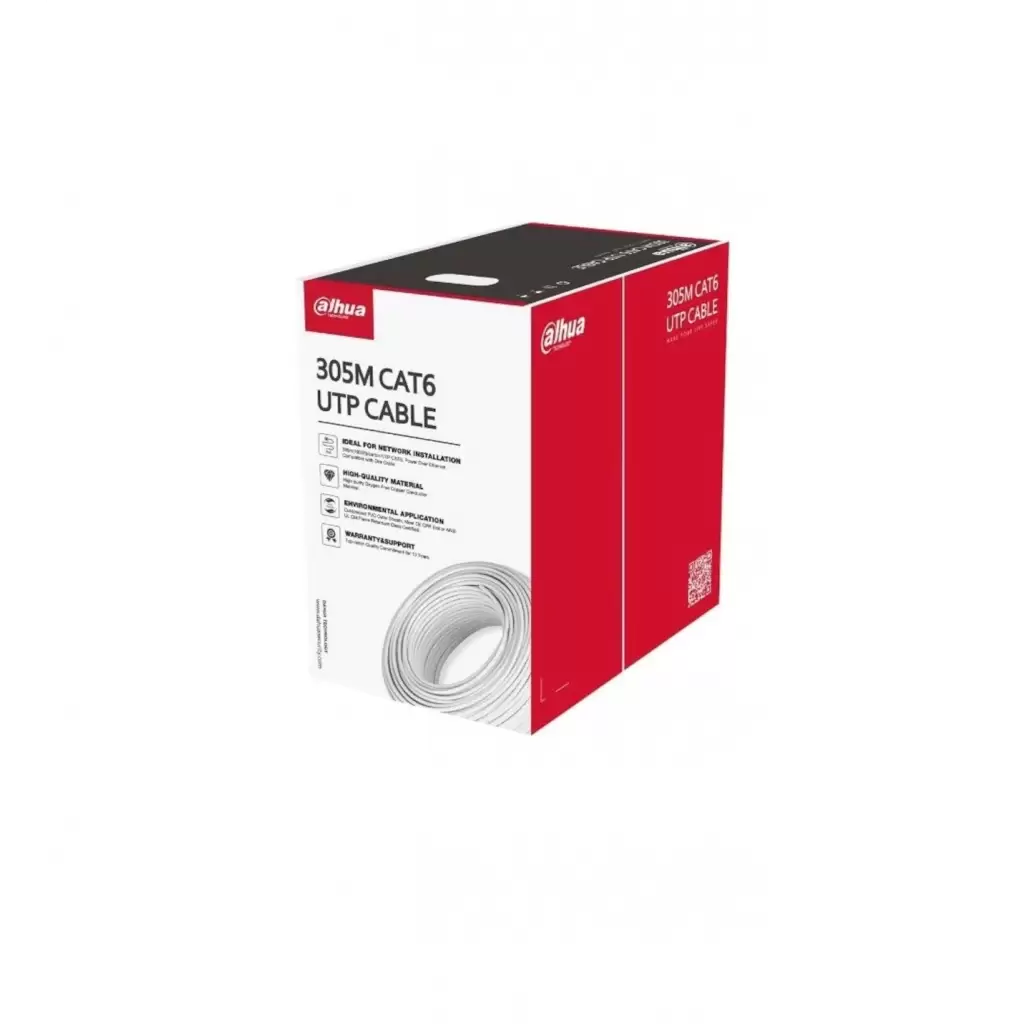

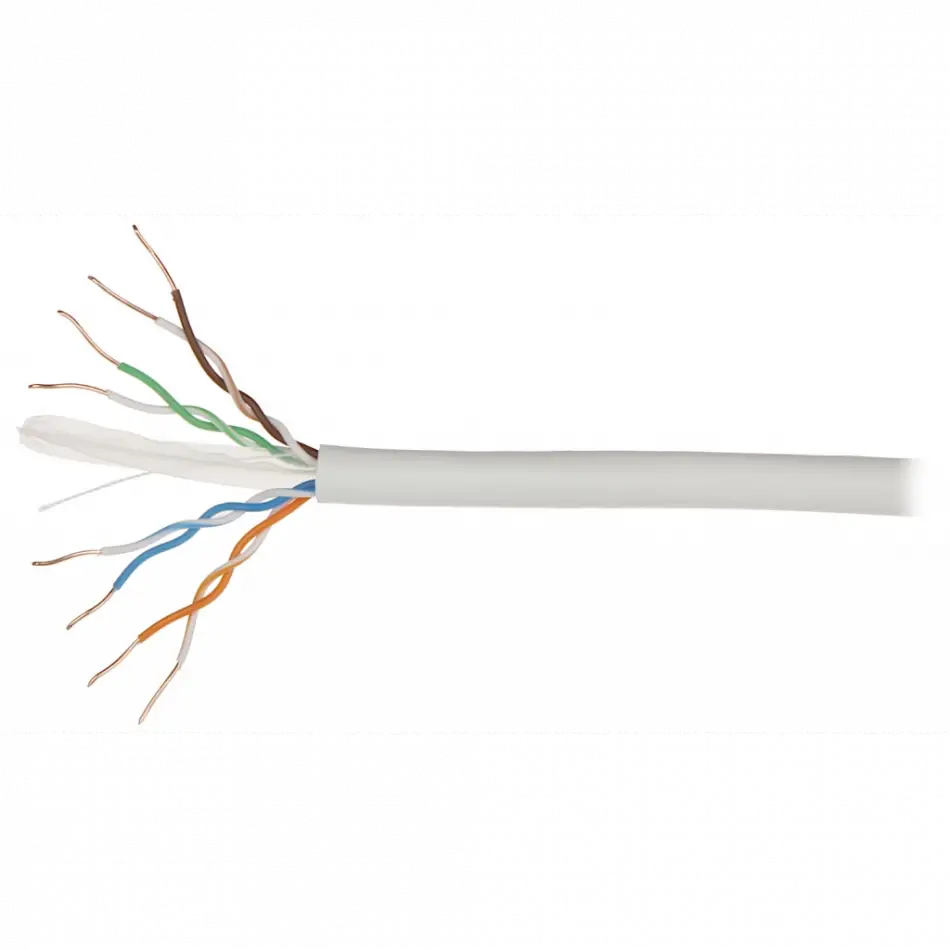

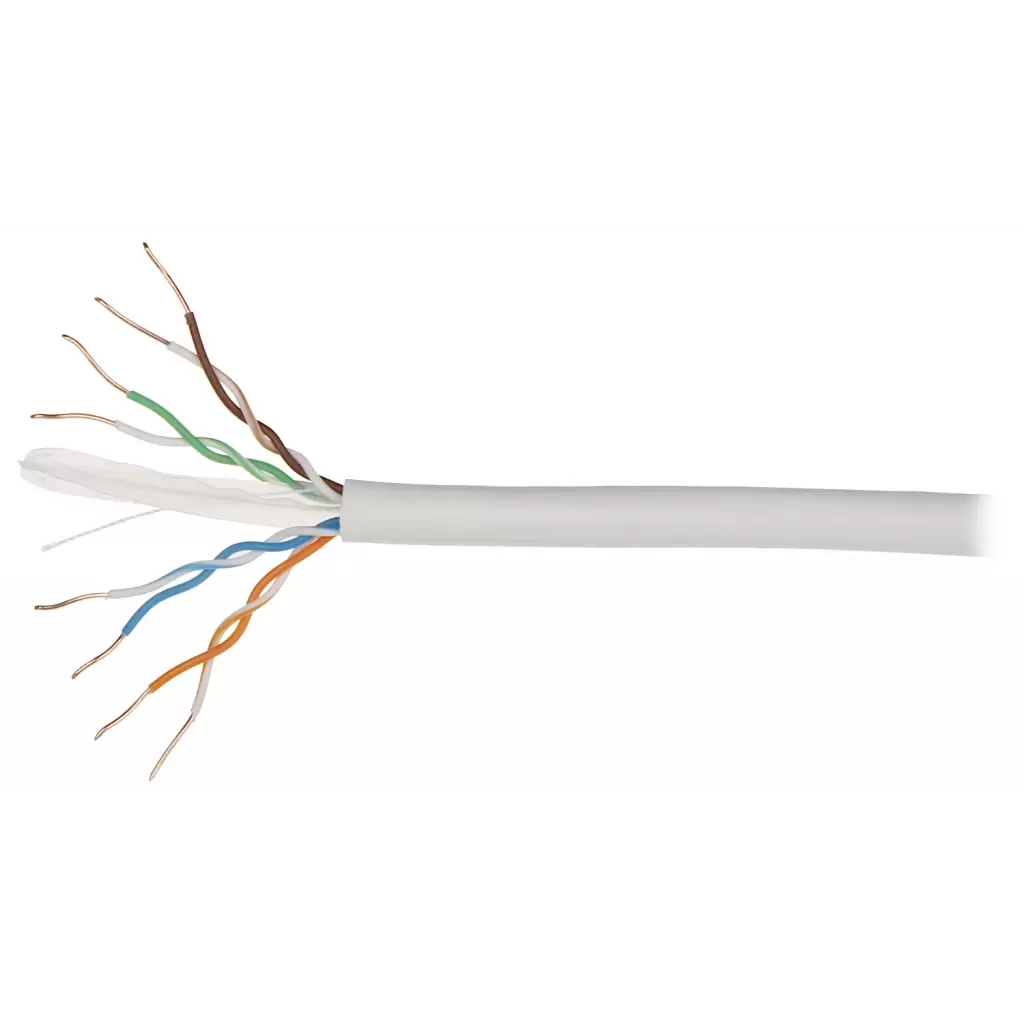

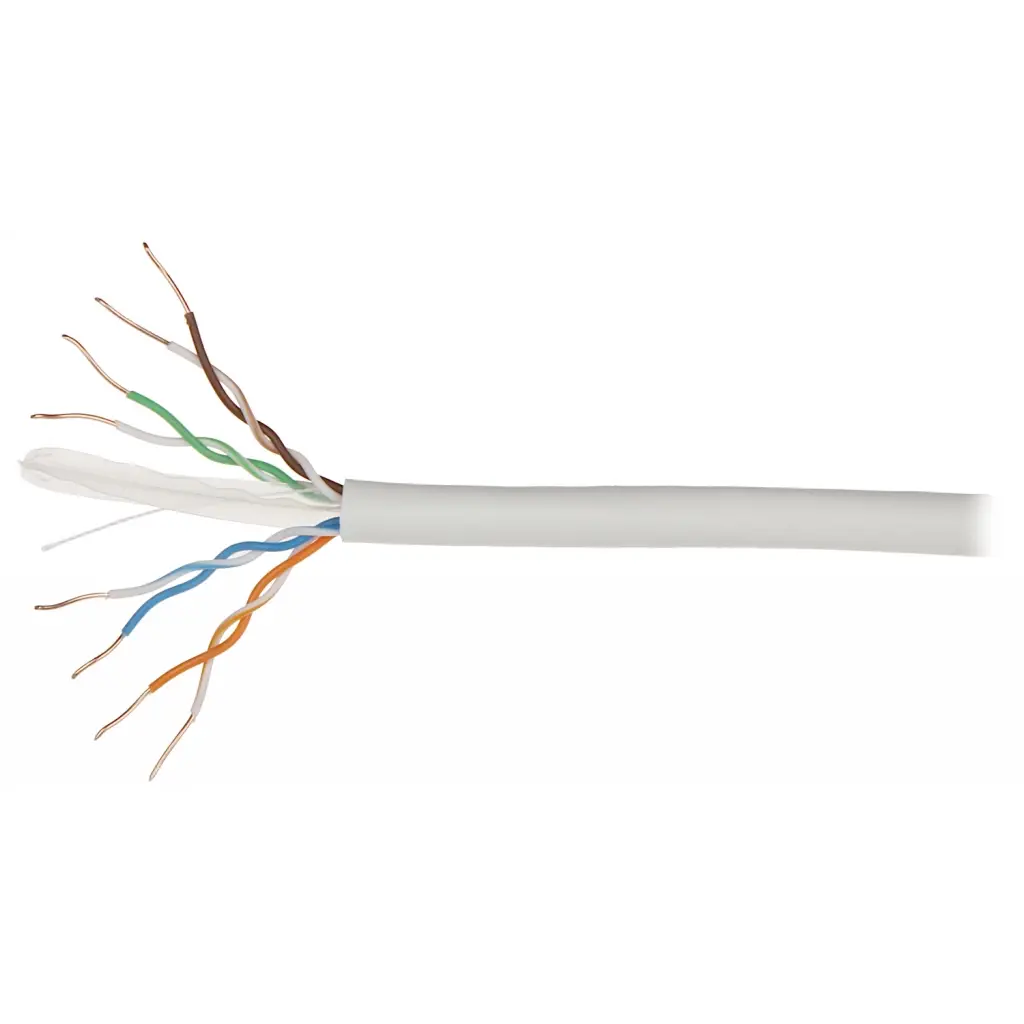

Dahua Dh-pfm920ı-6un-c, Cat6 305m, 24awg 0.53mm, Utp, %100 Bakır, Pvc, Kablo, Beyaz Renk

Kondüktör

Malzeme

Oksijensiz bakır (%99,97 saflık)

Çap

0,53 mm ± 0,01 mm

Yalıtım

Malzeme

HDPE

dak. Ortalama Kalınlık

0,21 mm

Çap

0,95 mm ± 0,1 mm

Renk (4 Çift)

Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi

Ayırıcı

Malzeme

PE

Şartname

Yarı saydam 4,5 × 0,4 mm

Kopma Kordonu

Malzeme

Polyester

Şartname

500D

Kılıf

Malzeme

PVC

dak. Ortalama Kalınlık

0,5 mm

Çap

6,0 mm ± 0,3 mm

Renk

Beyaz

Elektriksel

Maks. Tek İletkenin DC Direnci

8,7Ω/100 m

dak. Yalıtım direnci

5000MΩ·km

Maks. DC Direnç Dengesizliği

%2 (çiftler arası), %4 (çiftler arası)

Dielektrik gücü

1 dakika boyunca 1KV DC ile arıza yok

Bulaşma

Karakteristik Empedans

100 ± 15Ω

Yakın Uç Karşılıklı Konuşma

≥39,30 dB/100 m@250 MHz

Maks. zayıflama

34,8 dB/100 m@250 MHz

Geri dönüş kaybı

≥17,3 dB/100 m@250 MHz

Mekanik

Gerilme direnci

Kılıf≥13,5 MPa, yalıtım≥16 MPa

Kopmada Uzama

Kılıf≥150%, yalıtım≥300%

Kurulum Bükme Yarıçapı

>8 kat dış kablo çapı

Kopmada İletken Uzaması

≥10%

Çevresel

İzolasyonun Büzülmesi

≤5%

İzolasyonun Renk Migrasyon Direnci

Geçiş yok

Yaşlanma Sonrası Kopuşta Kılıf Gerilme Dayanımı ve Uzama

≥12,5 MPa, ≥100%

Düşük Sıcaklıkta Bükme Testi

Testten sonra çatlama yok

Isı Şoku Testi

Testten sonra çatlama yok

Çalışma sıcaklığı

–20°C ila +60°C (–4°F ila 140°F)

Kurulum Sıcaklığı

0°C - +50°C (32°F - 122°F)

Saklama Sıcaklığı ve Nem

–10°C ila +40°C (14°F ila 104°F), <%60 (BN)

Güvenlik

Dikey Yangın Yayılma Testi

IEC 60332-1-2 ile uyumlu

Ambalajlama

Kablo uzunluğu

305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)

İç Koli Ölçüleri

416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y)

Paketleme Yöntemi

305,0 m (1000,66 ft) bir karton, 36 adet/palet

Net ağırlığı

≥10,5 kg (23,15 lb)

Brüt ağırlık

≥11,5 kg (25,35 lb)

Uygunluk

Yönetici Standartları

Q/DXJ 067-2019, EN50575-2014

Sertifikasyon

Sertifikasyon

CPR Eca

İletim Özellikleri

(20°C'de 100 m) (68°F'de 328,08 ft)

Frekans (MHz)

Faz gecikmesi ≤ ns

IL ≤ dB

TCL≥ dB﹡

EL TCTL≥ dB﹡

SONRAKİ ≥ dB

PS SONRAKİ ≥ dB

1

n/s

n/s

50.0

35.0

n/s

n/s

4

552.0

4.0

44.0

23.0

66.3

63.3

8

547.0

5.6

41.0

16.9

61.8

58.8

10

545.0

6.4

40.0

15.0

60.3

57.3

16

543.0

8.1

38.0

10.9

57.2

54.2

20

542.0

9.0

37.0

9.0

55.8

52.8

25

541.0

10.1

36.0

7.0

54.3

51.3

30﹡

540.6

11.0

35.2

5.5

53.1

50.1

31.25

540.0

11.3

35.1

n/s

52.9

49.9

62.5

539.0

16.3

32.0

n/s

48.4

45.4

100

538.0

21.0

30.0

n/s

45.3

42.3

200

537.0

30.7

27.0

n/s

40.8

37.8

250

536.0

34.8

26.0

n/s

39.3

36.3

Frekans (MHz)

EL FEXT ≥ dB

PS EL FEXT ≥ dB

RL ≥ dB

Gecikme kayması ≤ ns

zc(Ω)

1

n/s

n/s

n/s

n/s

n/s

4

56.0

53.0

23.0

45.0

100±15

8

49.9

46.9

24.5

10

48.0

45.0

25.0

16

43.9

40.9

25.0

20

42.0

39.0

25.0

25

40.0

37.0

24.3

30﹡

38.5

35.5

23.8

31.25

38.1

35.1

23.6

62.5

32.1

29.1

21.5

100

28.0

25.0

20.1

200

22.0

19.0

18.0

250

20.0

17.0

17.3

Not:

Yukarıdaki parametreler için yönetici standardı: Q/DXJ 067-2019

"n/s"=Belirtilmemiş

"﹡"=Müşteri aksini belirtmedikçe, test sonuçları varsayılan olarak test raporunda gösterilmez, ancak standarda uygundur
