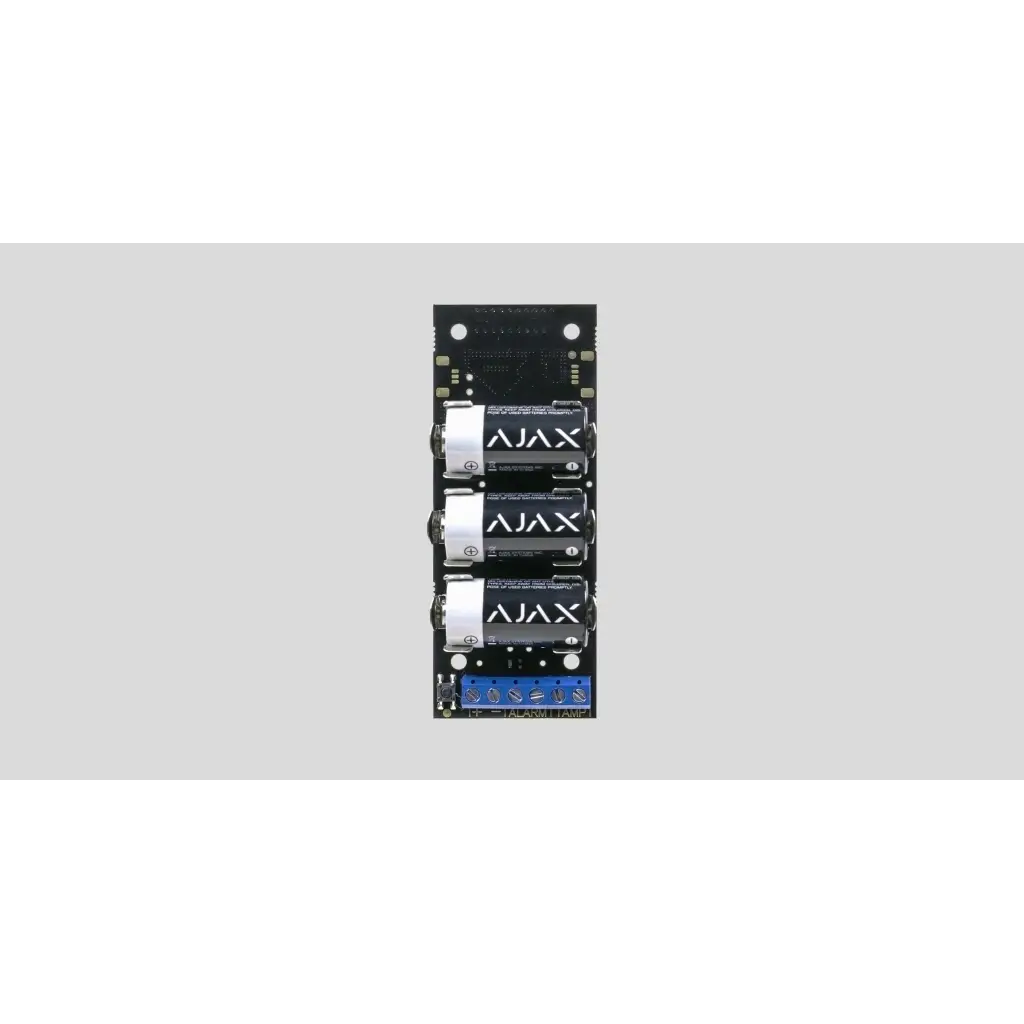

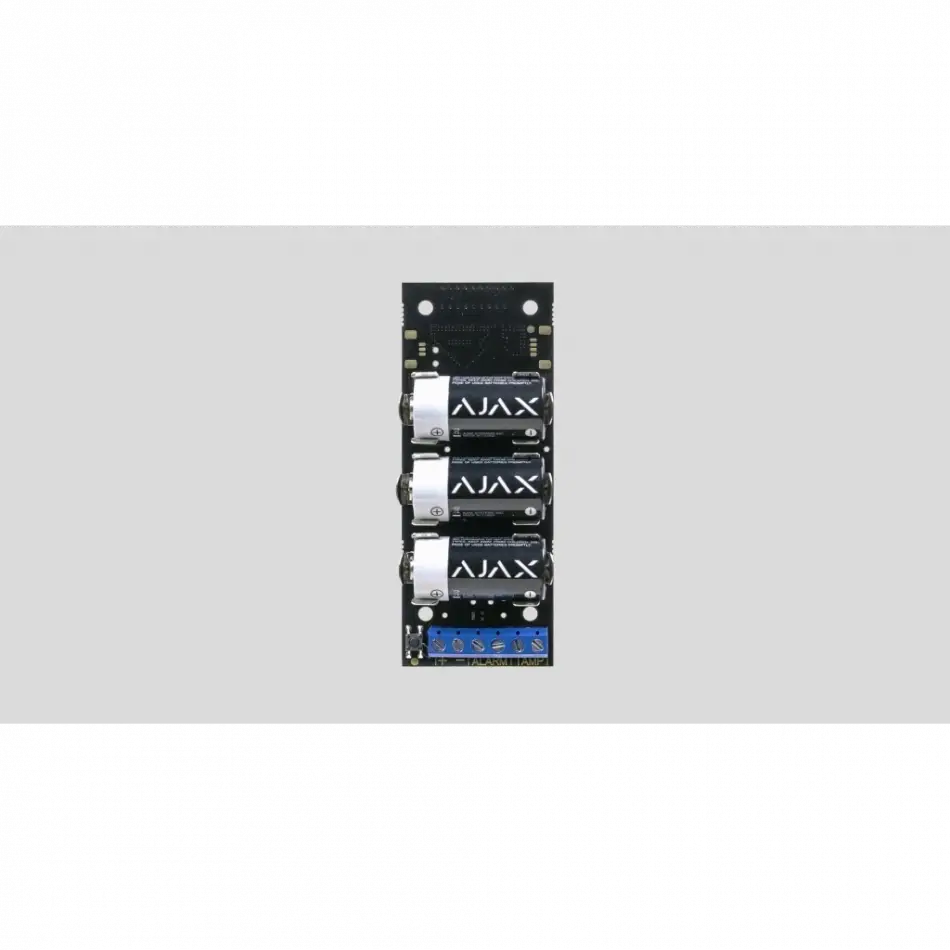

Ajax Transmıtter, Kablosuz Çevirici Modül, Siyah

 Jeweller iletişim teknolojisi

Komutları, alarmları ve olayları ileten tescilli kablosuz iletişim teknolojisi.

Başlıca özellikleri:

• İki yönlü iletişim.
• Gelişmiş sabotaj koruması.
• Dinamik anahtar içeren blok şifreleme.
• Anında bildirimler.
• Ajax uygulamalarından uzaktan kontrol ve yapılandırma.

Frekans bantları

866.0–866.5 MHz

868.0–868.6 MHz

868.7–869.2 MHz

905.0–926.5 MHz

915.85–926.5 MHz

921.0–922.0 MHz

Satış bölgesine bağlıdır.

Maksimum etkin yayılım gücü (ERP)

20 mW'a kadar

Güç tüketimini ve radyo parazitini azaltmak için otomatik güç kontrolü.

Telsiz sinyal modülasyonu

GFSK

Telsiz iletişim menzili

1,600 m'ye kadar

Açık alanda entegrasyon modülü ve bir hub (veya bir kapsama alanı genişletici) arasında.

Şifreli iletişim

Depolanan ve iletilen tüm veriler dinamik bir anahtar içeren blok şifreleme ile korunmaktadır.

Frekans atlama

Radyo parazitini ve sinyal engellemesini önlemek için.

Desteklenen konfigürasyonlar

Transmitter Jeweller, tamper ve alarm sensörü bağlantısı için iki çift terminal girişine sahiptir. Alarm ve tamper girişleri, AATT (Alarm Alarm Tamper Tamper) şemasını kullanarak kablolu bir cihazı bağlamak için kullanılabilir.

Kablolu cihaz bağlantısı için terminaller

• “+ –” — Kablolu bir cihaz bağlamak için 3.3 V⎓ güç kaynağı çıkışı.
• ALARM — Kablolu bir cihaz bağlamak için girişler.
• TAMP — Kablolu bir cihazın tamperini bağlamak için girişler.

Üçüncü taraf cihaz kontak durumları

NO, NC

Tamper kontak durumları

NO, NC

Kablo uzunluğu

130 m'ye kadar

24 AWG çift bükümlü kablo kullanıldığında.

Çalışma modları

atım, çift konumlu

Sensör modları

Alarmları bildir, Kurma modlarını değiştir

Olay türleri

Kablolu cihazlarda 14 olay türü

• İzinsiz giriş
• Yangın
• Yardımcı alarm
• Panik butonu
• Gaz alarmı
• Arıza
• Sızıntı
• Cam kırılması
• Yüksek sıcaklık
• Düşük sıcaklık
• Maskeleme
• Zorlama kodu (açılma)
• Titreşim (sismik sensör)
• Özel

Ajax uygulamasında PRO veya yönetici haklarına sahip bir kullanıcı tarafından ayarlanır.

Yanıltıcı sinyallere karşı koruma

entegrasyon modülü kimlik doğrulaması

İvmeölçer

entegrasyon modülü hareket ettirildiğinde uyarır

Tamper alarm terminalleri

Kablolu bir cihaz (varsa) tamperini bağlanmak için terminaller.

Entegrasyon modülü ile iletişim kaybını algılama

36 sn sonra

Algılama süresi, Jeweller veya Jeweller/Fibra ayarlarına bağlıdır.

Piller

3 × CR123A

Hazır kurulu. Pil ömrü, bağlı kablolu cihazın güç tüketimine bağlıdır.

Bağlı kablolu cihaza çıkış

3.3 V⎓, 125 mA'ya kadar

Transmitter Jeweller'den gelen bir güç kaynağı hattı.

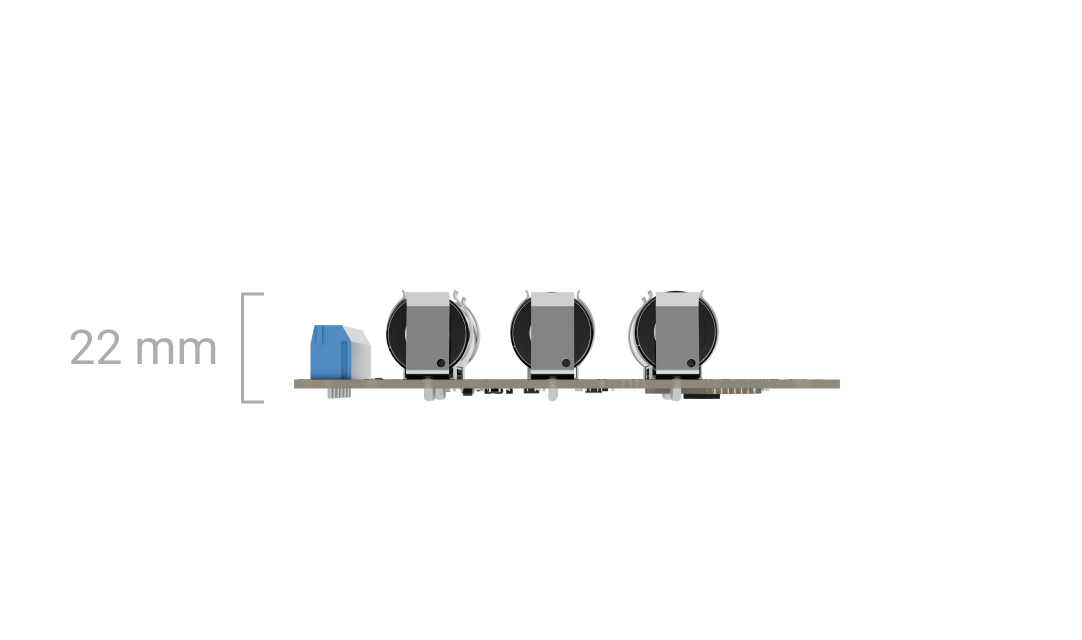

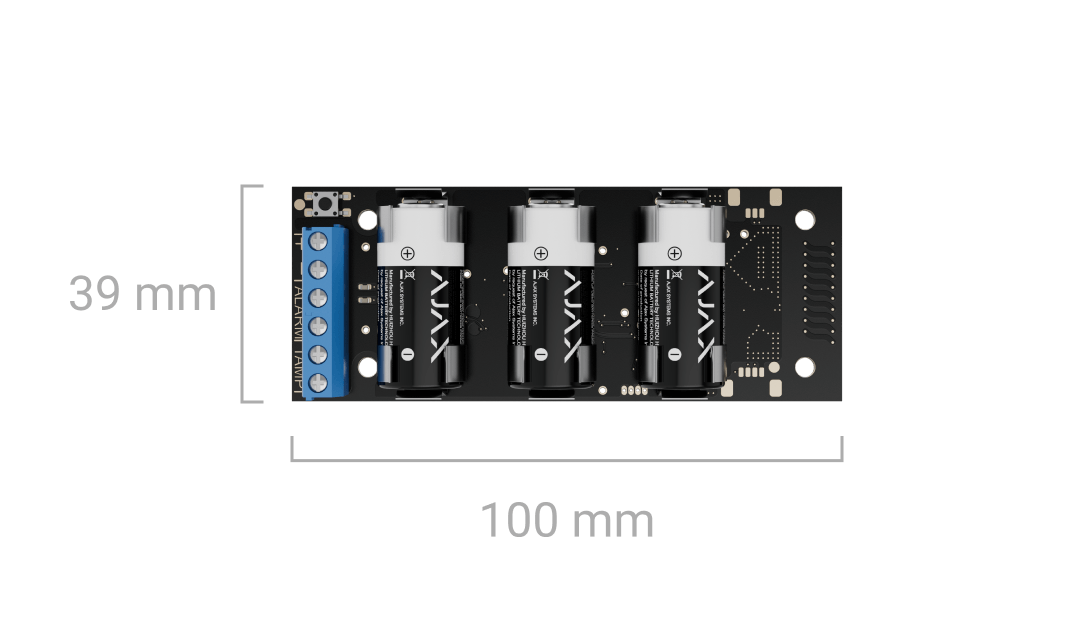

Transmitter Jeweller

3 × CR123A pil (hazır kurulu)

Kurulum kiti

Hızlı kurulum rehberi
